多年来测试LED灯等一直用自制的“三剑客”（详见：http://bbs.mydigit.cn/read.php?tid=1943188 ）

上次看到坛友 花生仔 用墙插底盒做了个测试电源座（找到帖子了：http://bbs.mydigit.cn/read.php?tid=2250793 ），感觉很不错，遂仿制一个升级版

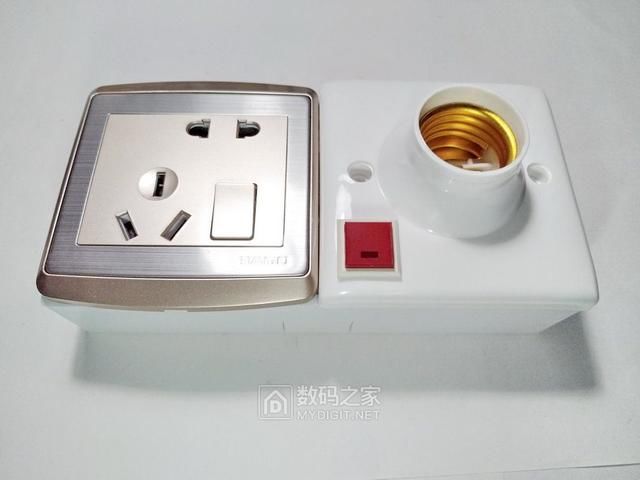

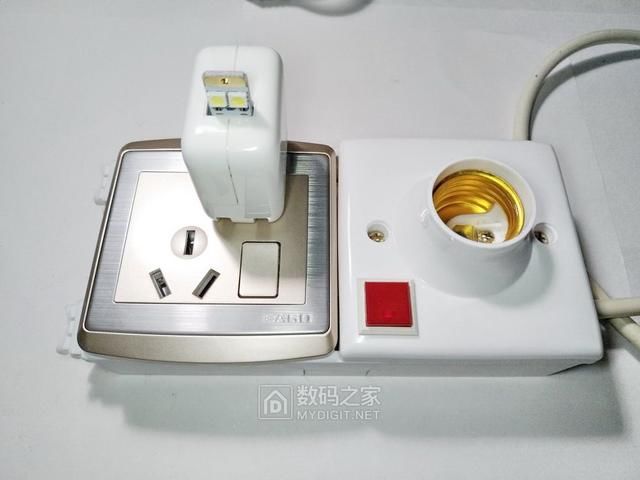

先上个完成品给大家看看

功能：

1. 串、并联双模式工作，切换开关带模式指示灯

2. 灯座可以测试LED球泡，以及串联白炽灯当保险

3. 输出插座可外接被测产品（可串或不串白炽灯）

4. 双快接端子输出，便于测试带线的产品

采用三孔带地线插头，全部按安全规范接线，最大输出600W（3A），测点小东西够用了

制作过程如下：

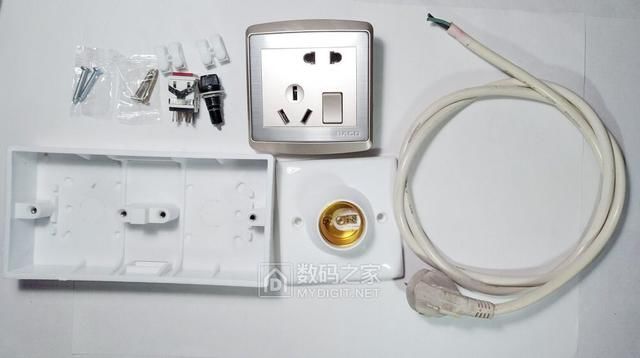

准备的材料——

底盒做安装基体

灯座测试LED球泡或串联白炽灯

墙插用来外接待测设备

快接端子用来测试带线的灯板

开关用于切换串、并联方式

保险用来防止并联状态下的短路

1块8包邮的双位明装底盒

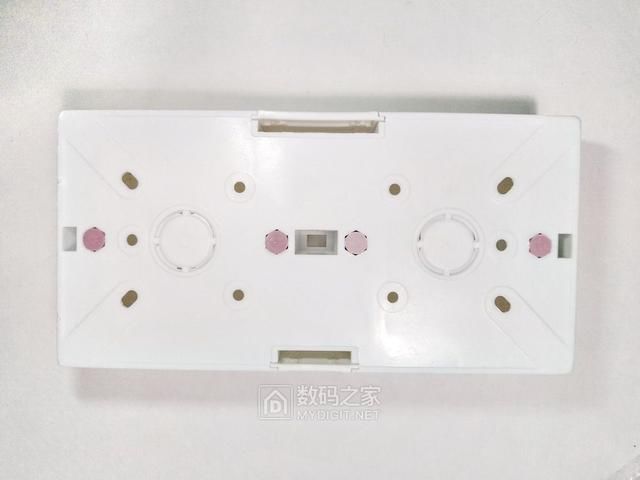

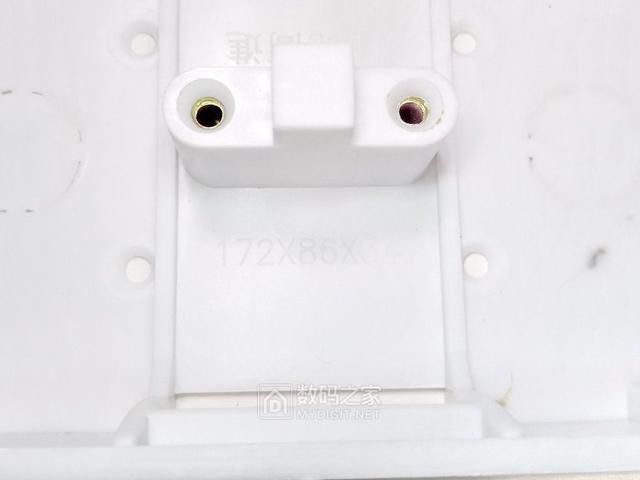

底盒尺寸

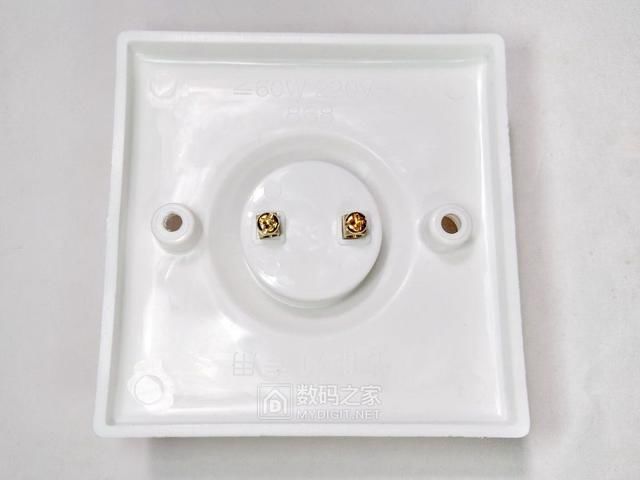

1块2包邮的明装灯座，E27的

这个质量差了点

以前撸的一包快接端子，要用2只

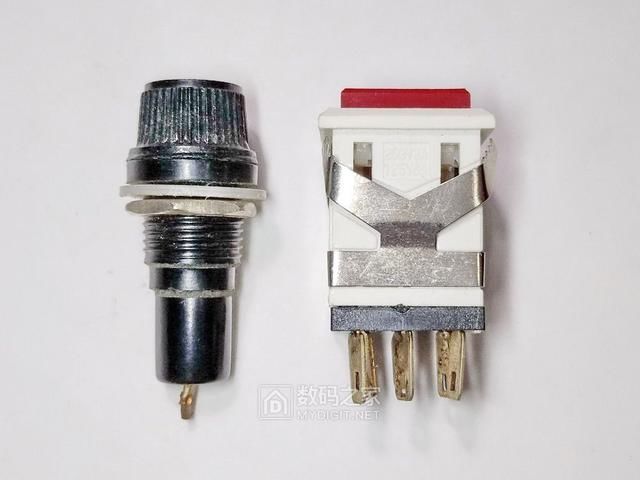

保险座和双刀双掷开关，开关带LED指示灯

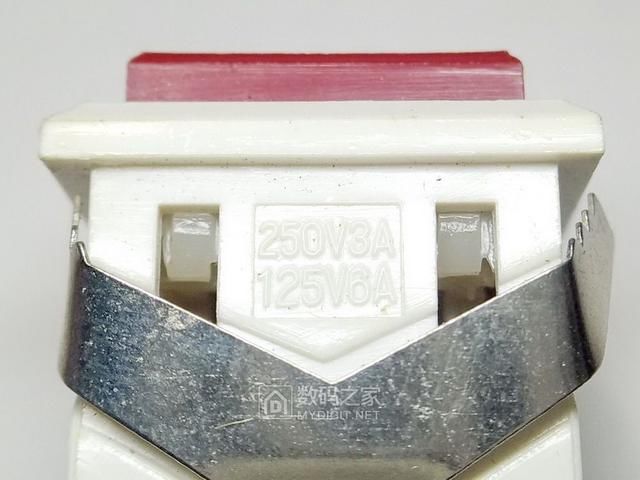

电流3A，找不到更大的了

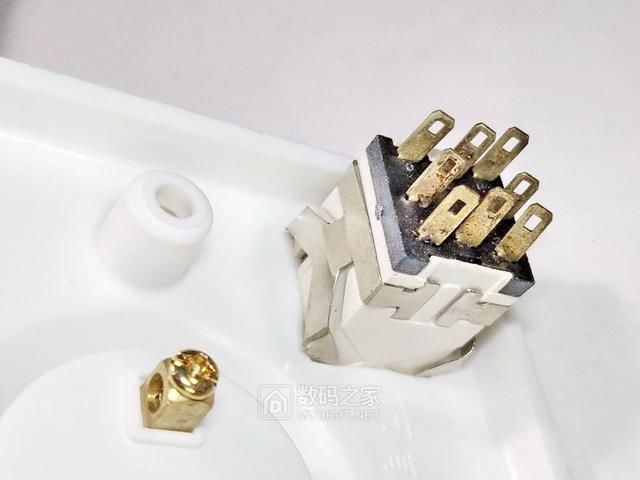

开关装灯座上比较直观

开孔装上很合适

壁薄，略有点松，后面打热熔胶加固

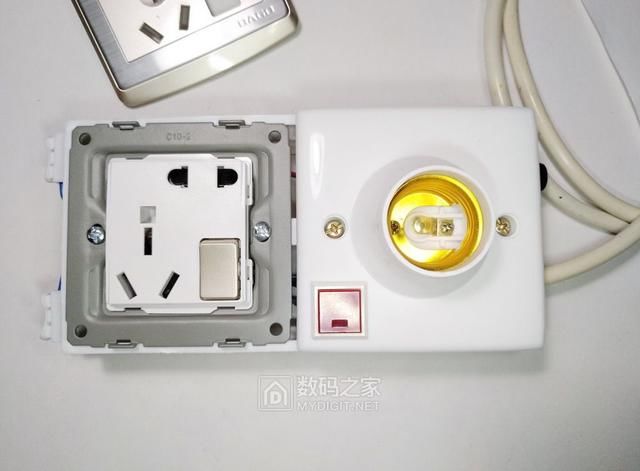

摆整齐，样子出来了

带开关墙插是之前1块6包邮撸的，终于用上了

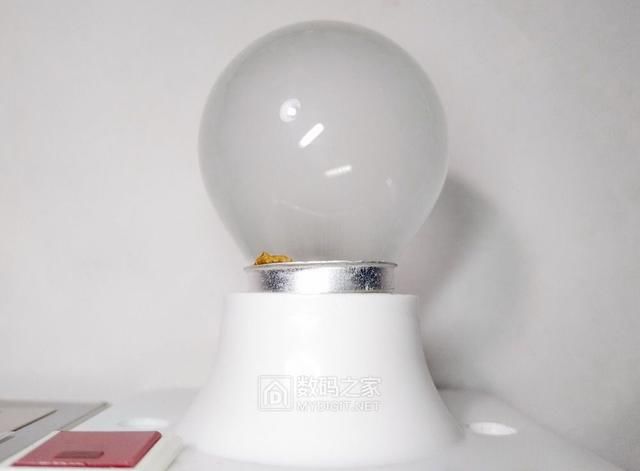

找个以前的白炽灯看看，灯座金属外漏了

继续加工

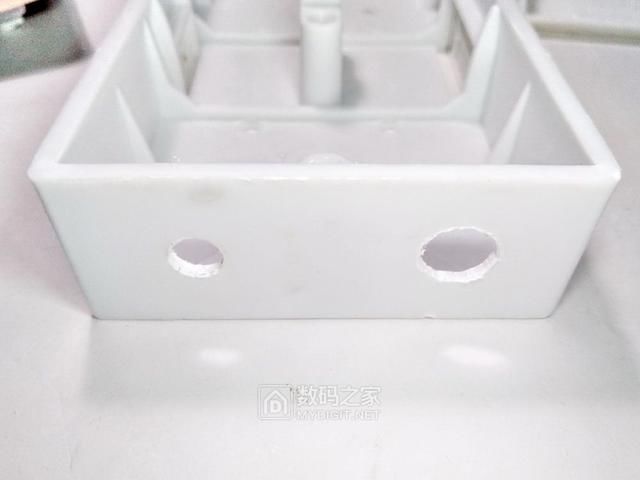

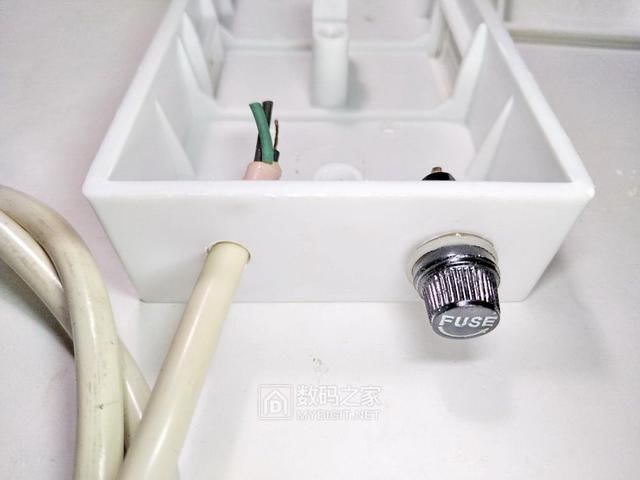

钻保险座和输入电源线的安装孔

还行

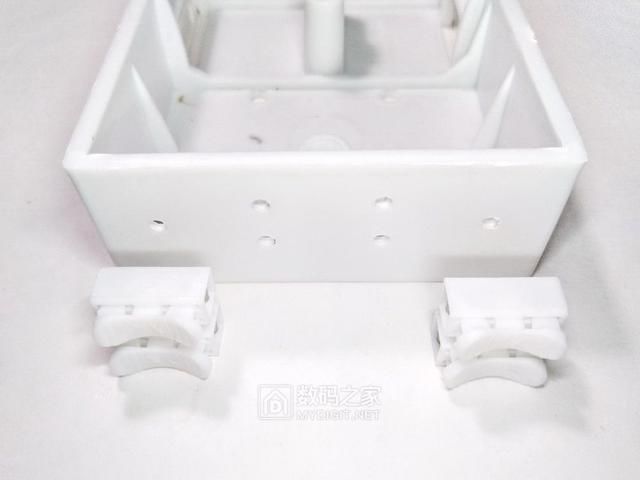

另一侧钻孔安装快接端子

利用开关里的LED当串并联指示

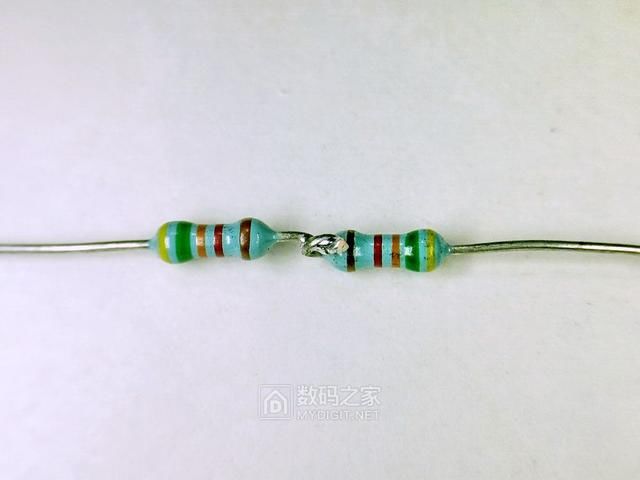

因为直接220V，用两个450K串联（提高耐压和功率）来限流

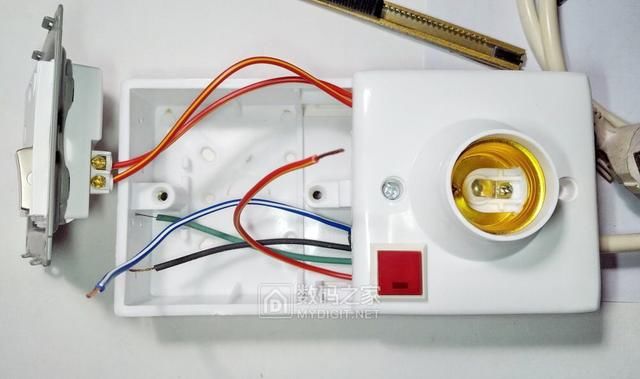

焊好开关的样子，注意灯座筒壁要连接零线

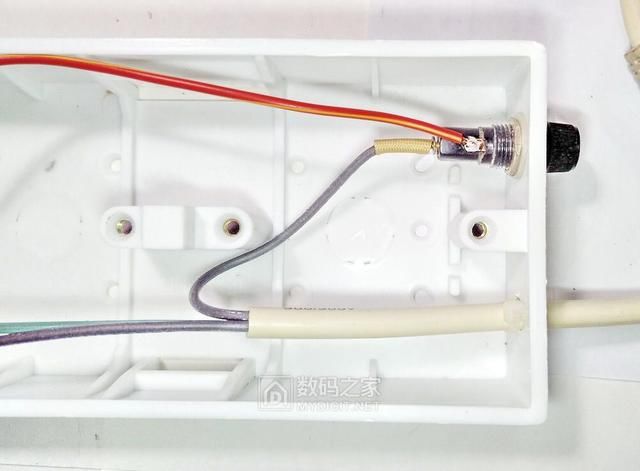

连接保险座（火线）、扎带+热熔胶固定电源线

墙插开关做总开关

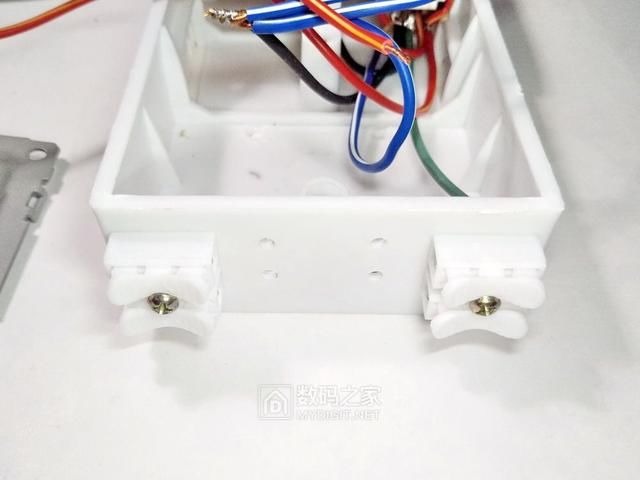

快接端子用螺丝和热熔胶固定

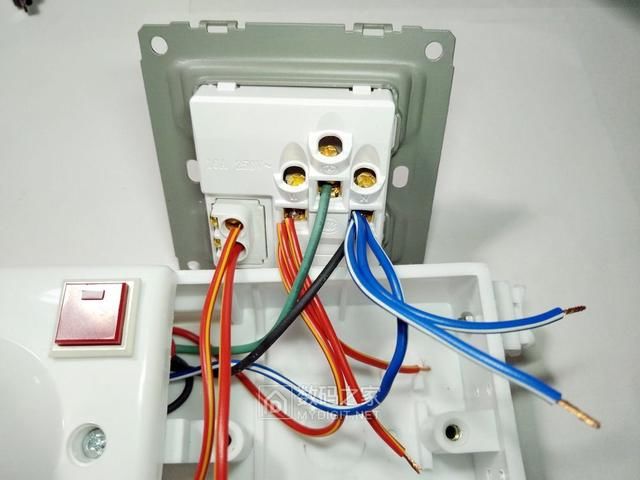

16A的墙插孔大，方便接线

上螺丝了

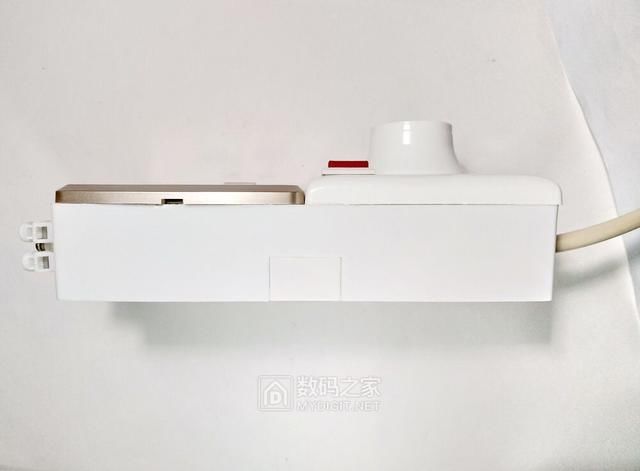

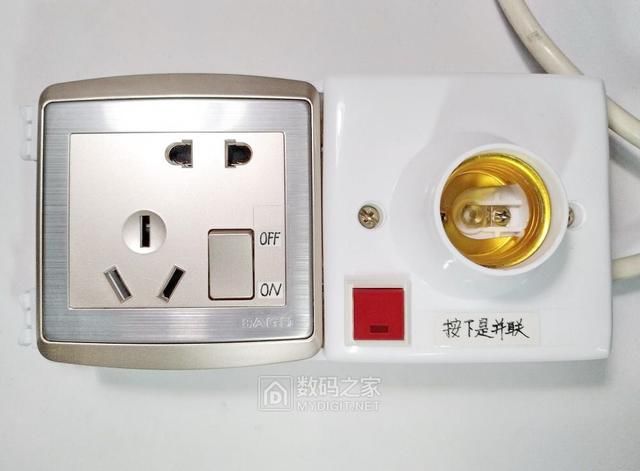

侧面的样子

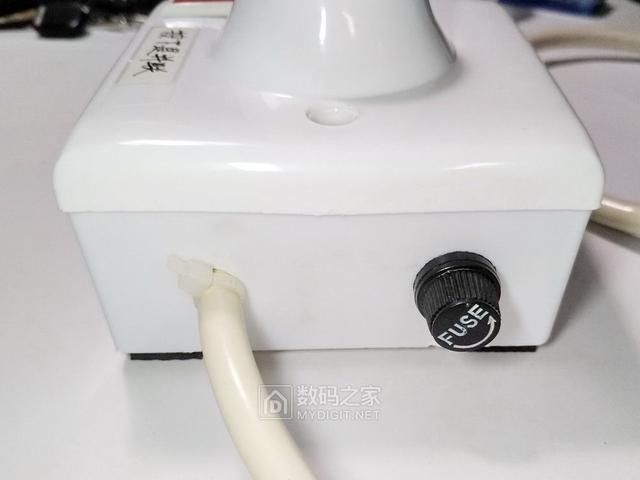

输入侧，电源线也用扎带防进去

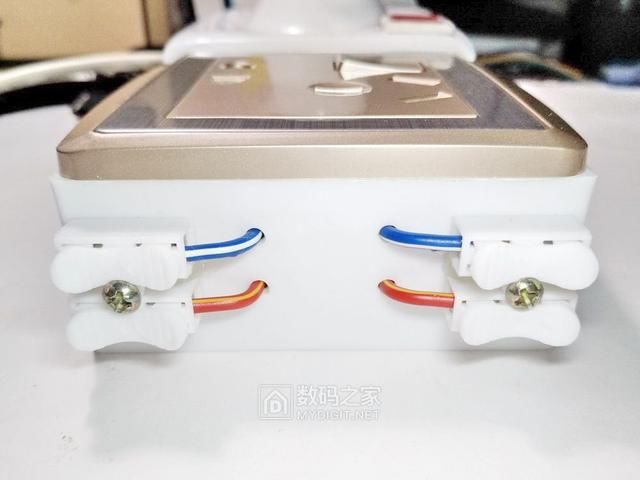

输出侧，快接很方便

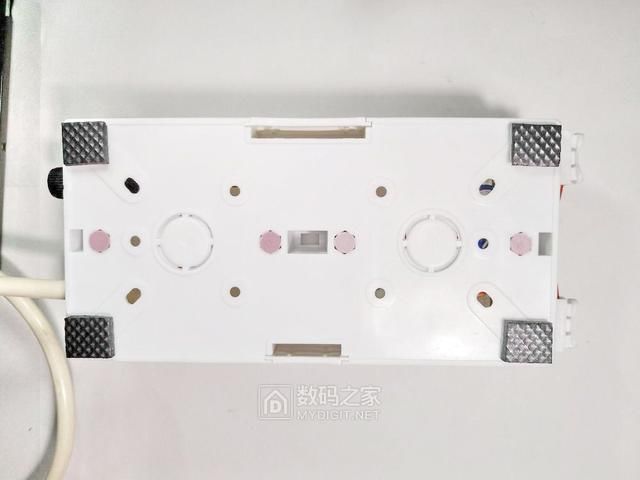

底面加防滑垫

电路是这样的

串并联切换很容易

不接白炽灯LED指示灯还能兼带检测部分驱动的闪灯情况（不支持灯座了）

但充电器和计量插座偶试也会闪

测试一下

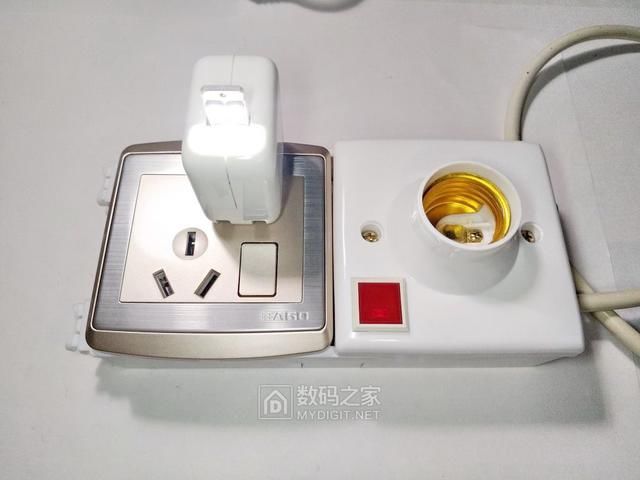

找充电器+LED灯、40W白炽灯试试

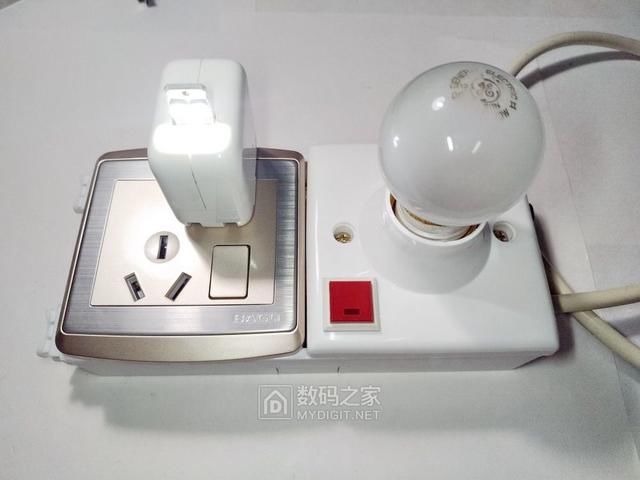

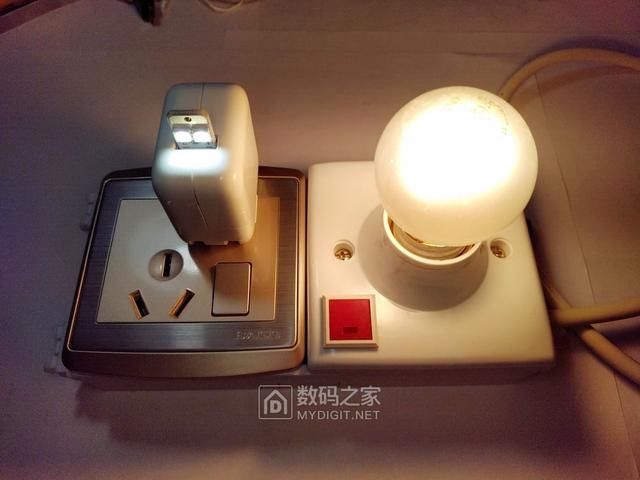

串联模式

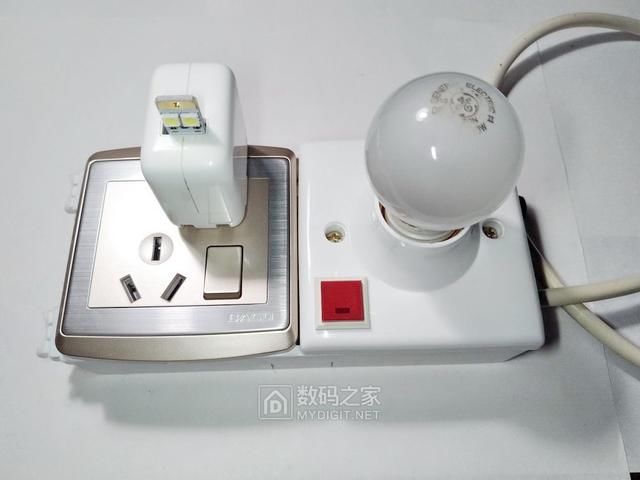

并联模式

并联模式取掉白炽灯

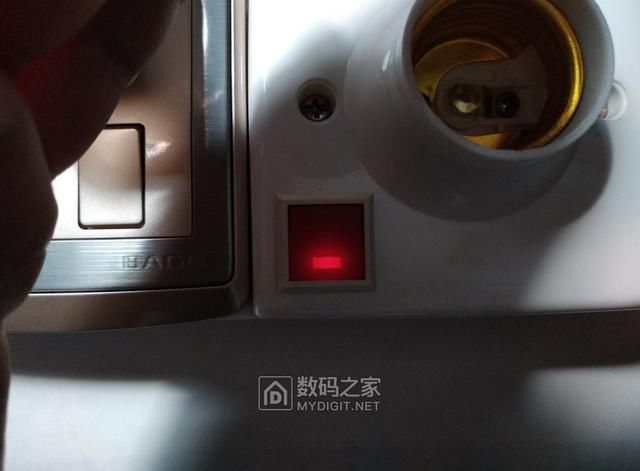

并联模式指示灯比较微弱，看来该换高亮的LED

串联模式因有那指示灯供电（估计2mA的样子）充电器上的灯会闪

（没拍到）

一次装配、试验成功

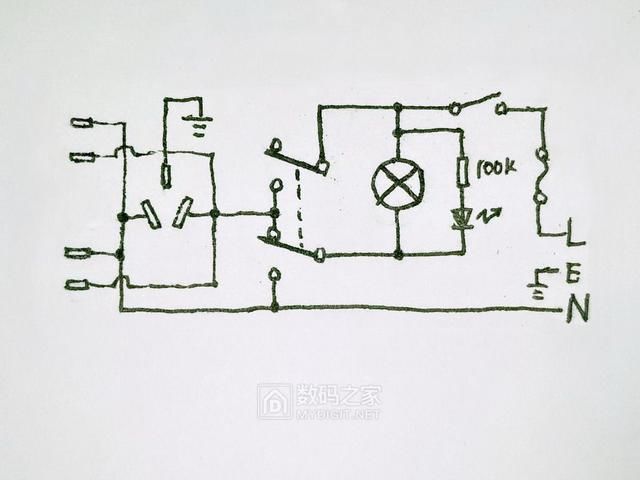

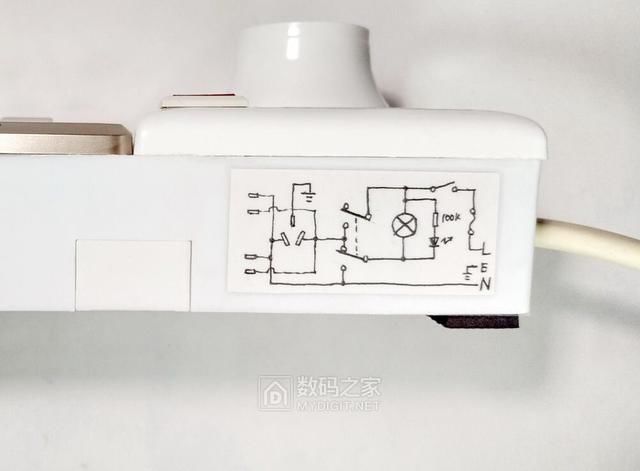

最后加上电路图，方便以后维修

比第一代的简陋玩意好多了

这么有颜值，这么多功能的电源座，合计成本应该不超过10个软妹币，是工作、居家、旅行必不可少的装备

而且妈妈、LP、领导以及坛友门再也不怕偶触电了

欢迎围观、欢迎指点、欢迎仿制，绝不收专利许可费！

谢谢观看！
